Sistema de Control Terminal de Entorno de Visualización Rápida

Todas las imágenes (o videos) de esta página son aplicaciones de nuestro sistema de control terminal de entorno en proyectos de clientes.

Para facilitar su comprensión, aquí está el video del proyecto de TaiYu (HK) Group,

En el segundo 0:34 se muestra el sistema avícola inteligente vcloud.

El video es adecuado para visualización en dispositivos de pantalla vertical. Por favor, ábralo y véalo usando un teléfono móvil o iPad.

Nuestro diseño y calidad del sistema y equipos de control de ventilación y temperatura se basan en estándares europeos y estadounidenses.

Para facilitar su comprensión del sistema climático avícola completo, aquí hay 3 videos de casos de TaiYu (HK) Group - muestran el controlador inteligente, la cooperación de ventiladores, paneles, puertas de flujo de aire, sistema de entrada y otros equipos climáticos en la granja avícola.

Caso 1 de TaiYu (HK) Group

En el segundo 2:36 se muestra el sistema climático completo en la granja avícola.

Caso 2 de TaiYu (HK) Group

En el segundo 0:52 se muestra el sistema climático completo en la granja avícola.

Caso 3 de TaiYu (HK) Group

En el segundo 0:22 se muestra el sistema climático completo en la granja avícola.

¿Por qué elegir y cooperar con Taiyu (HK) Group?

Aquí hay un video de 15 minutos que muestra equipos de granja avícola, departamento de producción, control de calidad, departamento de logística, casos de clientes...

1. Tendrá calidad de clase mundial mientras los costos se reducen en un 20%.

El desarrollo e investigación sigue en contacto con ingenieros europeos y estadounidenses, pero se produce en China u otras sucursales.

2. Puede obtener rápidamente todos los datos de su granja avícola.

Tenemos un sistema de gestión de inteligencia artificial, como ver los datos de consumo de alimento, tasa de crecimiento, etc., de todas las naves avícolas a través de la APP instalada en su teléfono móvil, I-pad o computadora.

Recomendación de equipos de granja avícola que pueda necesitar

Whatsapp 24 horas en línea ahora +86 18830120193, +234 8111199996, para obtener su plan de negocio de granja avícola y lista de equipos con cotización.

Sistema de Control Terminal de Entorno de Estándar Europeo

Breve introducción del sistema de control terminal de entorno

Disposición general de la granja avícola

1. Control de entrada de aire segmentado en tres zonas para la parte frontal, central y trasera de la nave avícola.

2. Ajuste de temperatura día/noche basado en condiciones exteriores.

3. Pantalla táctil de grado industrial soporta 40 contactos secos para operación estable.

4. Transmisión de datos en tiempo real a través de puerta de enlace inteligente a servidor en la nube para monitoreo multi-terminal.

5. Gestión ambiental totalmente automatizada basada en parámetros integrados; configuraciones personalizables por granja.

6. Soporta gestión integrada de alimentación, agua, iluminación, calefacción y enfriamiento por cortina húmeda para mayor eficiencia.

Características del sistema de control terminal de entorno

Disposición de software y hardware

Control en la nube de la granja avícola

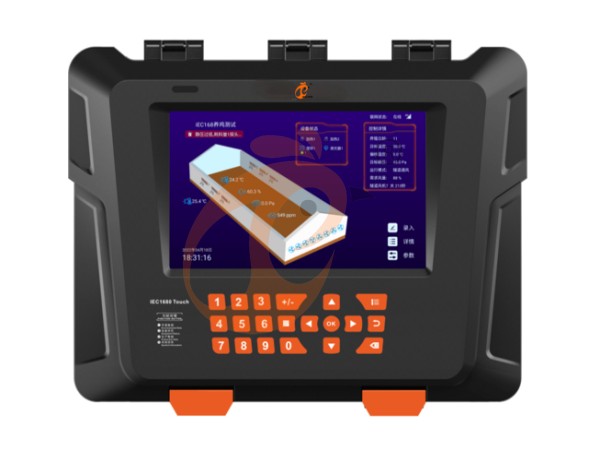

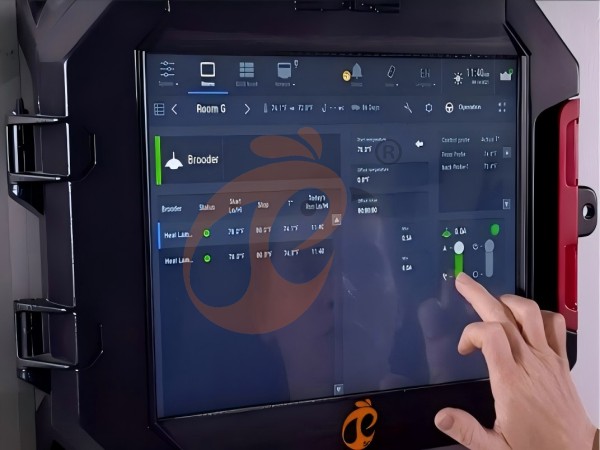

1. Controlador táctil industrial: pantalla de 10 pulgadas que muestra esquema 3D de la nave avícola con todos los parámetros ambientales.

2. Ventilación multi-zona: 22 grupos de ventiladores con 36 niveles de ventilación; cortinas de pared montañosa y pared lateral controladas independientemente.

3. Sensado en tres secciones: sensores frontales, centrales y traseros permiten ajuste en tiempo real de aperturas de ventanas pequeñas para reducir diferencias de temperatura.

4. Ventiladores con control de velocidad y función de tiempo: la ventilación se ajusta según la tasa mínima de respiración.

5. Simulación de iluminación: simulación de amanecer y atardecer con intensidad ajustable y función de apagado retardado.

6. Ajuste de temperatura día y noche: control automático de temperatura basado en períodos de tiempo establecidos.

7. Control de calefacción por zonas: tres zonas independientes; soporta ventiladores de presión descendente y circulantes, y uniformidad de línea de material de cadena.

8. Modos de enfriamiento por cortina húmeda: controlado por tiempo, normalmente abierto o ajuste automático basado en temperatura.

9. Monitoreo de agua y alimento: registra consumo de agua desde 6 metros; estadísticas de consumo de alimento soportadas para hasta 4 torres de alimento.

10. Integración en la nube (Controller-9200 Plus): monitoreo en tiempo real de temperatura, humedad, presión negativa y CO₂; datos anormales activan alarmas. Soporta compartir datos multi-terminal y gestión de crianza en línea.

Ejemplo del sistema de control terminal de entorno

Recopilación completa de datos

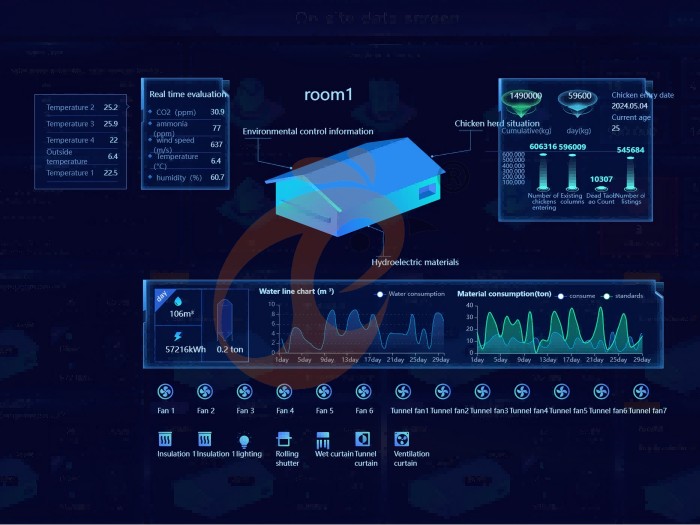

Pantalla de datos en sitio

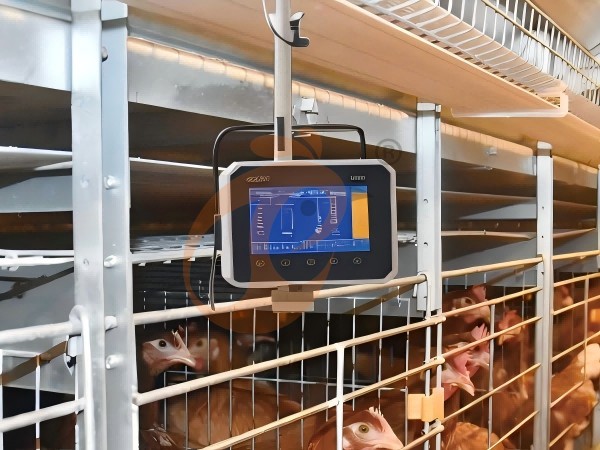

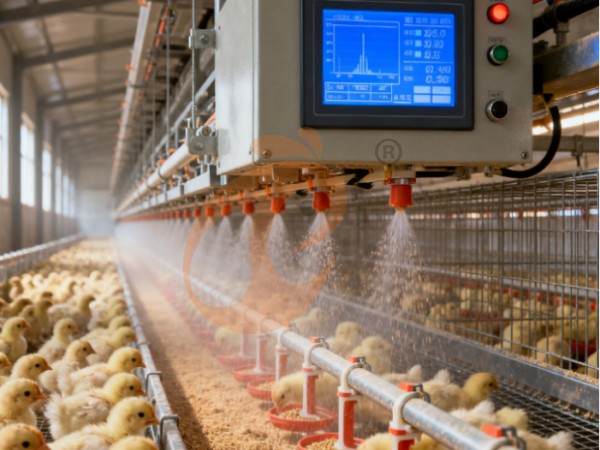

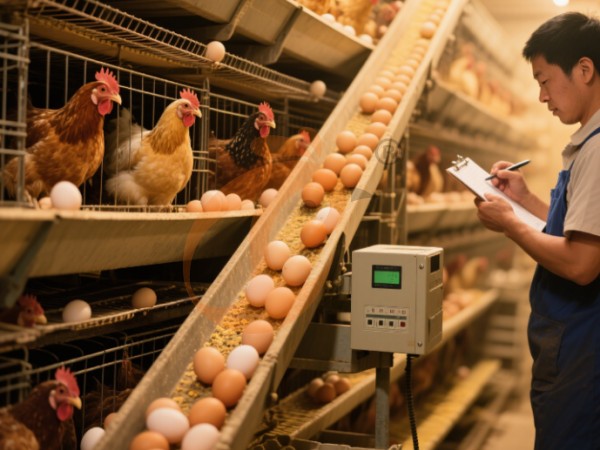

Dispositivo de hardware en la granja avícola

Deslice la tabla para ver el contenido completo. Los datos son solo para referencia.

Principio de funcionamiento del sistema de control terminal de entorno

1. Sensores y dispositivos de monitoreo

Sensor en sistema de jaulas

Sensor en sistema libre de jaulas

Sensor en sistema avícola de aviario

Accesorios

• Sensores de temperatura

• Sensores de humedad

• Sensores de flujo de aire

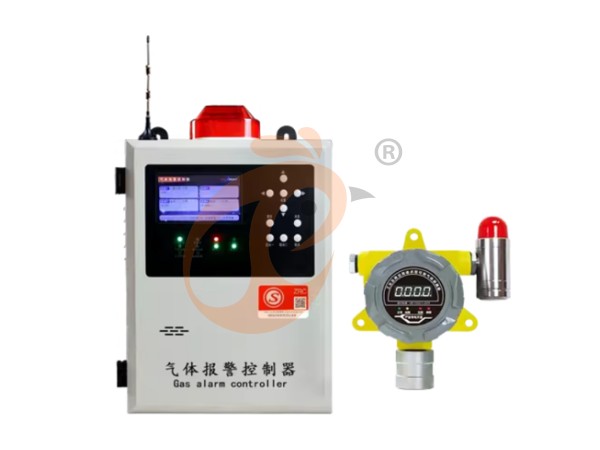

• Sensores de amoníaco (NH₃) y CO₂

• Sensores de presión estática

Proceso de trabajo

• Mide temperatura, humedad, flujo de aire y calidad del aire en múltiples zonas.

• Transmite datos en tiempo real al controlador ETCS y plataforma en la nube.

• Actualiza automáticamente el panel en la aplicación móvil, tableta o PC para que los gerentes de granja vean las condiciones actuales de la nave.

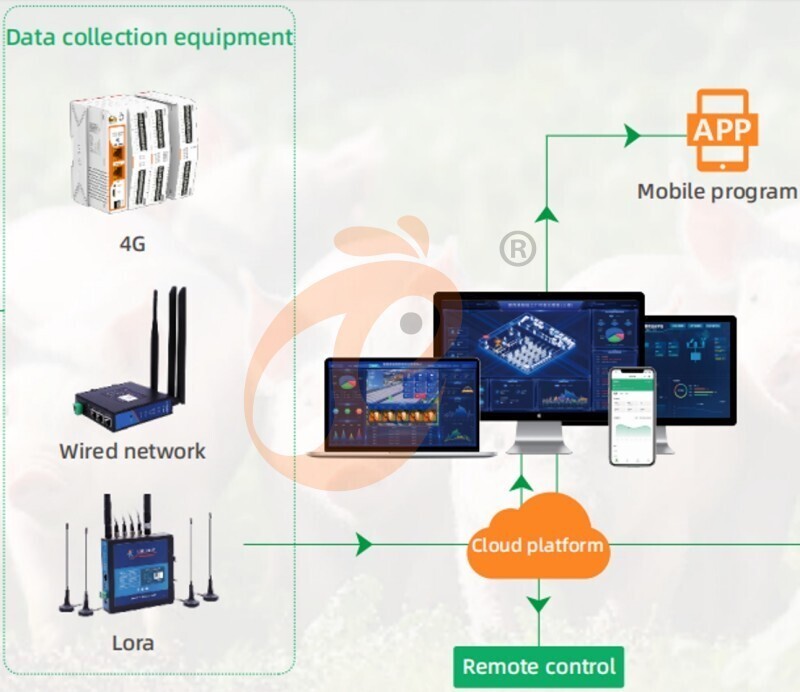

2. Controlador y plataforma en la nube

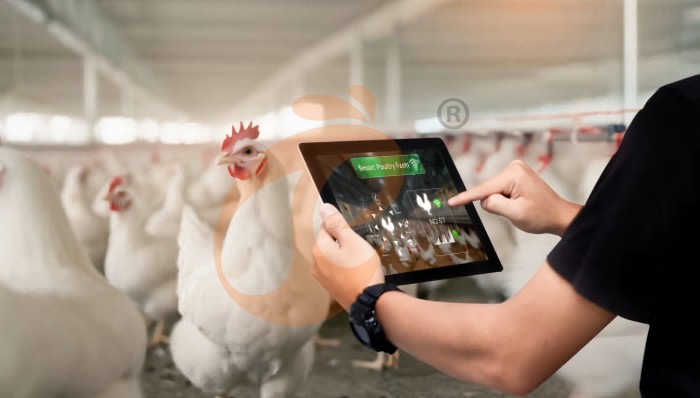

Aplicación móvil de gestión

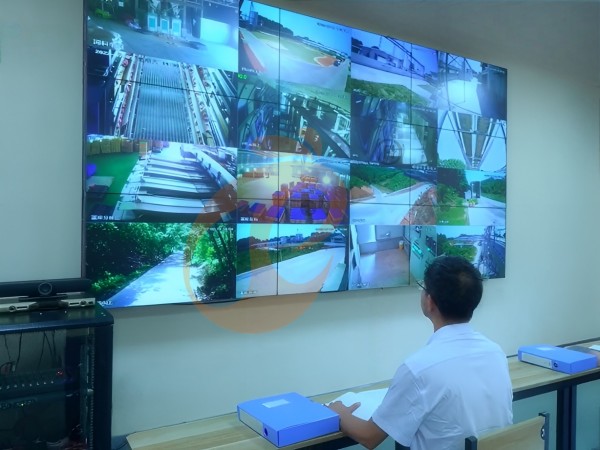

Centro de CCTV

Pantalla de datos

Accesorios

• Controlador táctil industrial

• Módulo de integración en la nube

• Interfaces de comunicación (Wi-Fi / RS485 / Ethernet)

Proceso de trabajo

• Recibe datos ambientales de todos los sensores.

• Analiza parámetros en tiempo real y los compara con rangos objetivo preestablecidos.

• Emite comandos para ajustar ventiladores, cortinas, humidificadores y deshumidificadores para mantener condiciones óptimas.

• Almacena datos históricos para mantenimiento predictivo y optimización operativa.

3. Control automatizado de equipos

Accesorios

• Ventiladores de velocidad variable

• Cortinas y amortiguadores automatizados

• Humidificadores y deshumidificadores

Proceso de trabajo

• Opera equipos según instrucciones del controlador.

• Los ventiladores ajustan la velocidad basándose en temperatura, flujo de aire y niveles de amoníaco.

• Las cortinas se abren/cierran automáticamente para regular la distribución del flujo de aire.

• Los humidificadores y deshumidificadores se ajustan para mantener la humedad objetivo.

• Los equipos funcionan, se detienen o cambian de modo según el horario de la granja.

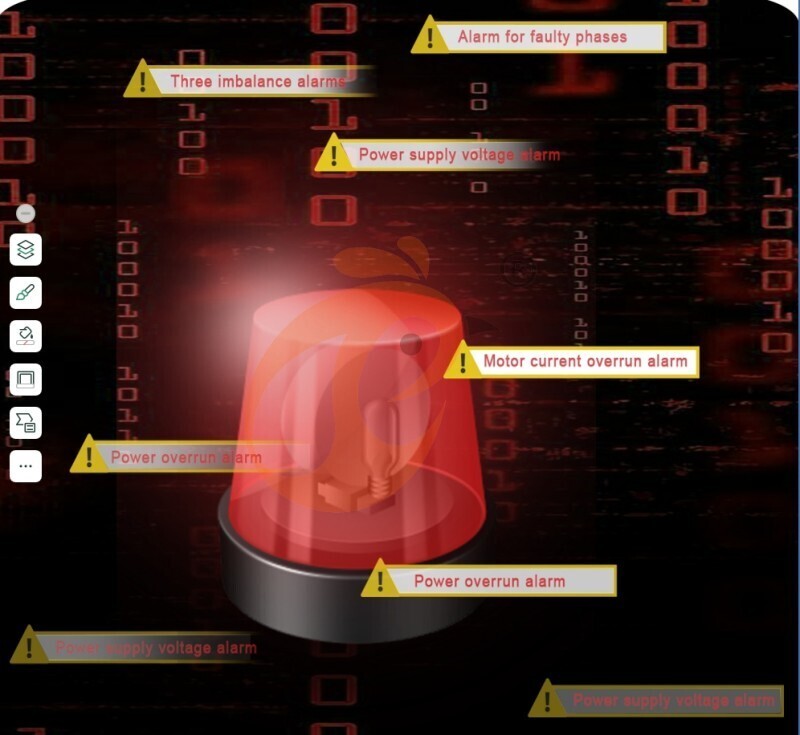

4. Sistema de alarma y seguridad

Accesorios

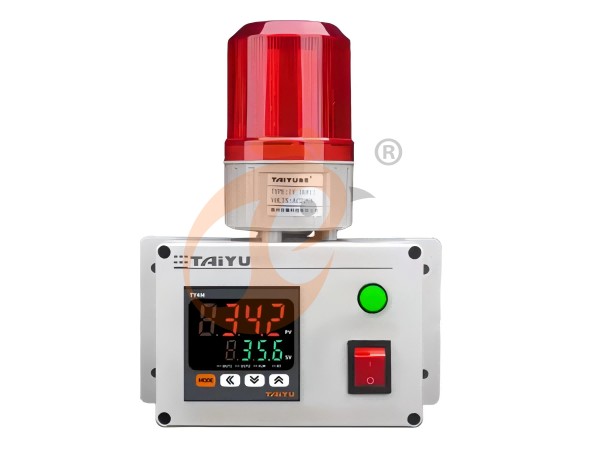

• Módulo de alarma del controlador

• Interfaz de apagado de emergencia

Proceso de trabajo

• Detecta lecturas anormales o mal funcionamiento del equipo.

• Envía alertas en tiempo real al gerente de granja a través de aplicación móvil o computadora.

• Apaga automáticamente el equipo relevante para prevenir daños o riesgos.

• Registra eventos de alarma y genera recordatorios de mantenimiento.

Mantenimiento del sistema de control terminal de entorno

1. Ventiladores: Limpie las aspas trimestralmente; verifique alineación del motor.

2. Sensores: Verifique lecturas mensualmente; calibre según sea necesario.

3. Cortinas y amortiguadores: Lubrique semestralmente; asegure operación suave.

4. Software del controlador: Actualice trimestralmente para mantener eficiencia del algoritmo.

5. Conductos y tuberías: Inspeccione semestralmente; elimine polvo u obstrucciones.

6. Resumen: El mantenimiento regular asegura operación confiable, microclima óptimo y mejor desempeño de las aves.
