Explicación de los tipos de diseño de jaulas para pollos de engorde: sistemas A-Frame vs H-Frame vs Flat Deck

Time : Jun 10, 2026

En 2026, elegir entre los sistemas de jaulas para pollos A-Frame, H-Frame y Flat Deck determina directamente la densidad de alojamiento, la tasa de conversión alimenticia (FCR), la estabilidad del control del microclima y los costos operativos a largo plazo. Una selección de equipos técnicamente alineada mejora la eficiencia de la gestión diaria entre un 15% y un 35% y reduce el desperdicio bruto de alimento entre un 3% y un 8%.

Sistemas A-Frame: Menor inversión de capital inicial, estructura mecánica simplificada e ideales para operaciones de mediana escala o gallineros con restricciones de altura estructural.

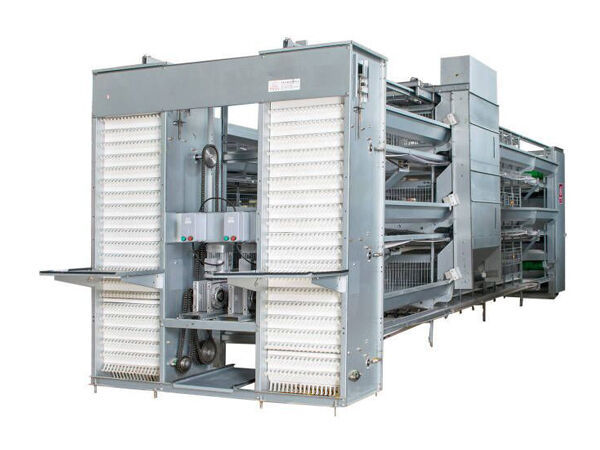

Sistemas H-Frame: Apilamiento vertical de alta densidad, máxima utilización volumétrica y extracción de estiércol totalmente automatizada para un control superior del amoníaco ($NH_3$).
Sistemas Flat Deck: Líneas de inspección visual sin obstrucciones, fácil manejo manual de las aves y muy adecuados para configuraciones premium de ciclo corto específicas o adaptaciones de perfil bajo.

Obtenga orientación profesional para la construcción de granjas avícolas, soluciones de selección de equipos y las listas de precios más recientes, WhatsApp al +8618830120193, haga clic para obtener más información:

Sucursal y fábrica en Etiopía de equipos para granjas avícolas

Comparaciones de vectores estructurales y de rendimiento principales

Las evaluaciones comerciales deben equilibrar los gastos de capital iniciales (CAPEX) con las eficiencias operativas de por vida (OPEX) en lugar de depender únicamente de las cotizaciones del precio de compra inicial.

Vector de rendimiento	Sistema A-Frame	Sistema H-Frame	Sistema Flat Deck
Asignación inicial de CAPEX	Menor (10% to 18% de ahorro)	Medio a alto	Medio
Integración de automatización	Básico a medio	Completo (alimentación, estiércol, recolección)	Básico a medio
Densidad de alojamiento efectiva	Moderada	Alta (12% to 25% de ganancia volumétrica)	Baja a moderada
Compatibilidad de ventilación	Bien	Excelente (optimizado para el flujo de túnel)	Bien
Reducción de gastos generales de mano de obra	15% to 25%	25% to 40%	Moderada
Escalabilidad y expansión por fases	Bien	Excelente	Bien

Perfiles de especificaciones mecánicas y técnicas

Las diferentes capacidades objetivo y parámetros ambientales requieren alineaciones estructurales adaptadas para asegurar una uniformidad de crecimiento constante.

Variable de especificación	Parámetros de diseño A-Frame	Parámetros de diseño H-Frame
Capacidad recomendada del galpón	10,000 to 30,000 aves por nave	30,000 to 50,000+ aves por nave
Utilización del volumen del edificio	Huella estándar; requiere pasillos más anchos	Máxima densidad de huella vertical
Diseño de manejo del estiércol	Recolección en foso profundo o rastrillo mecánico	Bandas transportadoras longitudinales automáticas de PP
Perfil de mantenimiento técnico	Mecánica de baja complejidad; se requieren herramientas básicas	Lazos automatizados de alto nivel; requieren sensores calibrados

Normas intensivas de diseño de infraestructura

Para integraciones avícolas comerciales a gran escala, las configuraciones de ingeniería de jaulas deben coincidir con la logística de distribución de alimento. En diseños centralizados, las tolvas automáticas de alimentación de jaulas se conectan sin problemas con un molino de alimento común, que gestiona la alimentación por succión, la trituración y la mezcla uniforme de ingredientes para lograr una matriz de producción de 1,000 a 5,000 kg por hora.

Restricciones reales del perímetro de la granja	Diseño de jaula recomendado	Razonamiento principal de ingeniería
Capital inicial limitado / lanzamiento de nivel 1	Sistema A-Frame	Reduce el CAPEX de entrada; configuración mecánica altamente confiable
Objetivos de alta capacidad / parcelas de terreno mínimas	Sistema de bastidor H	Multiplica las aves por metro cuadrado; reduce el OPEX de mano de obra por ave
Techo de nave de poca altura para modernización	Sistema Flat Deck	Evita las trampas de estratificación térmica vertical; se adapta a la infraestructura existente

Preguntas frecuentes sobre la ingeniería del sistema

¿Por qué las integraciones comerciales modernas priorizan los diseños verticales H-Frame?

Los sistemas H-Frame maximizan el espacio vertical al tiempo que alinean las filas de aves con sistemas de ventilación longitudinal por túnel de alta velocidad. Esta configuración elimina los bolsillos estancados de calor y humedad en todos los niveles. Combinada con cintas automáticas de estiércol de polipropileno, aísla las heces de inmediato, manteniendo los niveles de amoníaco por debajo de 10 ppm para maximizar la salud de las aves y el rendimiento de crecimiento.

¿Sigue siendo viable el diseño clásico de jaula A-Frame como opción de adquisición?

Sí. Los sistemas A-Frame siguen siendo altamente prácticos para granjas de mediana escala, regiones con costos laborales manejables o áreas con redes eléctricas inestables donde se prefieren sistemas mecánicos más simples en lugar de bucles de automatización computarizada de nivel superior. Ofrecen un excelente equilibrio entre durabilidad y rendimiento a un costo inicial más bajo.

Capacidades de integración llave en mano comercial de Vanke

Vanke se especializa en ingeniería de dimensiones de naves avícolas comerciales, cálculo de distribución espacial de jaulas y planos completos de granjas de reciclaje integradas. Según las coordenadas específicas de su terreno y los perfiles del relieve, nuestra oficina técnica de ingeniería proporciona sin cargo diseños CAD personalizados de jaulas y planos arquitectónicos de la nave.

Nuestra integración de planificación maestra unifica instalaciones comerciales de cría de pollos de engorde, edificios centralizados de procesamiento de molino de alimento, zonas automatizadas de fermentación de estiércol orgánico, puntos de control de acceso de bioseguridad y centros logísticos de almacenamiento para proteger el ciclo de vida de su activo de inversión.

Ingeniería de planos de precisión: mapas CAD personalizados de activos que ajustan el tamaño del equipo a los parámetros regionales de ventilación del microclima.
Soporte industrial de ciclo de vida completo: fabricación de maquinaria pesada directa de fábrica, listas de materiales detalladas, supervisión técnica del montaje y garantías de suministro de repuestos a largo plazo.
